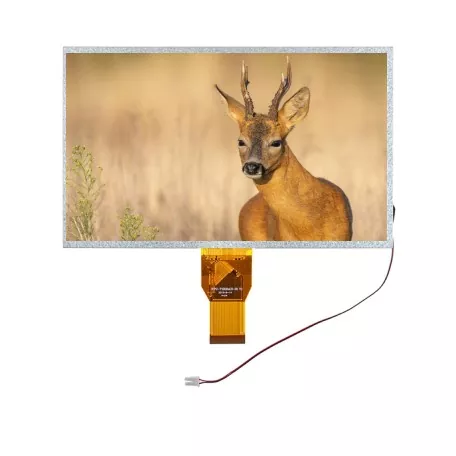

10.1 Inch 1024 × 600 WXGA LVDS TFT Module

Ang Victronix 10.1 Inch 1024 × 600 WXGA LVDS TFT Module Isang mataas na pagganap na 10.1inch TFT-LCD module na idinisenyo para sa pang-industriya at komersyal na aplikasyon na nangangailangan ng masiglang visual at maaasahang operasyon. Ang module na ito ay nagsasama ng isang advanced na TFT-LCD panel, driver ICS, FPC circuitry, at isang mahusay na yunit ng backlight ng LED sa isang compact at matatag na solusyon. Bilang isang propesyonal na tagagawa at tagapagtustos ng mga module ng TFT sa China, ang module na Victronix 10.1 pulgada na TFT ay ganap na sumusunod sa mga pamantayan sa kapaligiran ng ROHS, na tinitiyak ang mahusay na pagganap ng aplikasyon. Nag -aalok kami ng isang pasadyang serbisyo upang matugunan ang mga pangangailangan ng aming mga customer.

Magpadala ng Inquiry PDF Download

Paglalarawan ng Produkto

Ang TFT LCD ay isang uri ng likidong pagpapakita ng kristal na gumagamit ng manipis na film transistor na teknolohiya upang mapahusay ang kalidad ng imahe, at mayroon itong maraming mga aplikasyon sa pang-araw-araw na buhay. Bilang isang propesyonal na tagagawa ng module ng TFT at tagapagtustos sa Tsina, ano ang gumagawa ng Victronix 10.1 pulgada 1024 × 600 wxga LVDS TFT module na naiiba sa iba pang mga tagagawa? Una, nag -aalok ito ng isang tipikal na ningning ng 350 cd/m², 60 ° (3, 9, 12 ng hapon), 45 ° (6:00) malawak na mga anggulo ng pagtingin, at isang kaibahan na ratio ng 500: 1, tinitiyak ang mahusay na kakayahang mabasa mula sa iba't ibang mga anggulo. Pangalawa, isinasama nito ang isang yunit ng backlight na gumagamit ng 39 puting LEDs na may isang tipikal na buhay na 30,000 hanggang 50,000 na oras (sa 50% paunang ningning), na tinitiyak ang malinaw na kakayahang makita sa lahat ng mga kondisyon ng pag -iilaw. Bukod, sinusuportahan nito ang isang interface ng LVDS na may HX8282A14 + HX8696 Driver IC. Bilang karagdagan, ipinapasa nito ang mahigpit na pagsubok sa kapaligiran, kabilang ang thermal shock (-30 ° C ↔ +80 ° C cycle), pag-iimbak ng kahalumigmigan (60 ° C/90% RH), at mekanikal na panginginig ng boses, tinitiyak na maaari itong gumana nang walang putol sa isang pinahabang saklaw ng temperatura (0 ° C hanggang +50 ° C).

Ang 10.1 pulgada na display ng TFT sa pamamagitan ng Victronix ay karaniwang ginagamit sa mga panel ng HMI na pang-industriya, portable na mga aparatong medikal, mga terminal ng point-of-sale, mga naka-embed na system, at mga display ng transportasyon kung saan ang malinaw na kakayahang makita, kawastuhan ng kulay, at matatag na pagganap ay mahalaga.

Pangkalahatang mga pagtutukoy

Ang VXT101BAH-02 ay isang module ng TFT-LCD. Ito ay binubuo ng isang panel ng TFT-LCD, driver ng IC, FPC, isang yunit ng ilaw sa likod. Ang 10.1 Display Area ay naglalaman ng 1024 x 600 na mga pixel at maaaring magpakita ng hanggang sa 16.7m na kulay. Ang produktong ito ay naaayon sa criterion ng kapaligiran ng ROHS

Item	Nilalaman	Unit	Tandaan
Uri ng LCD	Tft	-
Ipakita ang Kulay	16.7m
Pagtingin sa direksyon	12	O'Clock
Direksyon ng pag -iikot ng grey scale	6	O'Clock
Temperatura ng pagpapatakbo	-0 ~+50	℃
Temperatura ng imbakan	-20 ~+60	℃
Laki ng module	Sumangguni sa pagguhit ng balangkas	mm
Aktibong lugar (w × h)	222.27x125.28	mm
Bilang ng mga tuldok	1024 × 600	tuldok
Controller	HX8282A14+HX8696	-
Boltahe ng supply ng kuryente	3.3	V
Mga Dimensyon ng Balangkas	Sumangguni sa Outline Pagguhit	-
Backlight	3x13-LEDS (Puti)	PCS
Timbang	---	9
Interface	Lvds	-
